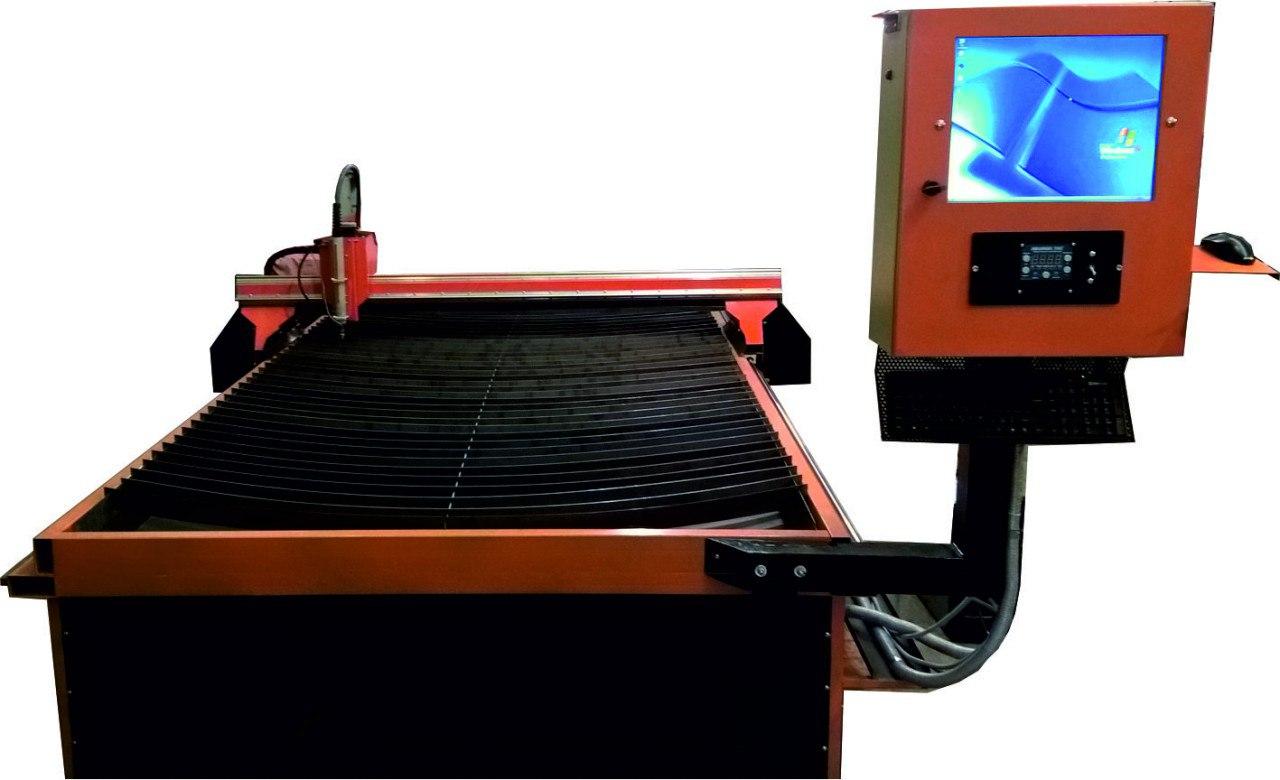

Верстат для повітряно-плазмового різання P155 з ЧПУ

До складу машини для повітряно-плазмового різання з ЧПУ входять:

Станина:

Міцна зварна конструкція з високоякісної сталі, надає міцність і жорсткість конструкції.

Виробляємо розміри координатних столів наступних розмірів (Робоче поле Y мм X мм):

1)1250х2500;

2)1500х3000

3)2000х4000

4)2500х6000

Або інших за індивідуальним замовленням.

Решітка під аркуш розрізається:

Сітка служить для укладання листа, що розрізається. Поверхня стільниці набрана з металевих смуг, які можуть бути легко замінені по мірі їх пропалювання

ріжучою плазмовим струменем. Стільниця може бути виконана в двох модифікаціях: для різання на повітря або для різання у воду. При різанні на повітря до стільниці підводяться пристрою витяжки і очищення від продуктів згоряння циклонного типу. Різка в воду дозволяє зменшити зону термічного впливу на кромку листа, що розрізається, знизити величину напливу й грата. Вимагає організацію підведення води, а також її зливу і очищення від продуктів згоряння, в основному використовується для малих товщин до 15мм.

Система ЧПУ:

Система ЧПУ дозволяє проводити розкрій листового металопрокату за заданим кресленням. Розкрій металу і управління переміщенням і режимами плазмотрона здійснюються системою управління з ЧПУ, що забезпечує високу точність різання і оптимальний розкрій металу. Всі операції оптимального розміщення вирізаних фігур, розмічання і різання виконуються в автоматичному режимі.

Основні можливості системи ЧПУ:

графічне відображення процесу різання на екрані із зазначенням поточної позиції різака, графічним відображенням контуру деталей, що підлягають розкрою
ведення бази даних деталей – дозволяють максимально спростити роботу оператора і забезпечити швидке опанування роботою на машині
відображення на екрані технологічних параметрів різання
можливість масштабування для детального перегляду карти розкрою перегляд і редагування програм розкрою
макроси (шаблони) для часто використовуваних деталей

Застосування плазмового різання в поєднанні з системою ЧПУ дозволяє:

домогтися високої точності і якості різання металу
забезпечити повторюваність вирізаних деталей;
практично повністю автоматизувати процес розкрою;
оптимізувати розкрій металу завдяки застосуванню спеціалізованого

програмного забезпечення

Джерело для повітряно-плазмового різання:

В якості джерел машини оснащуються джерелами для повітряно-плазмового різання в залежності від технічних умов різання Замовника. Машини комплектуються інверторними джерелами для повітряно-плазмового різання з номінальним струмом різання від 40 Ампер до 160 Ампер: JASIC CUT-70, JASIC CUT-100, JASIC CUT-160, WELDING DRAGON CUT 60, CUT 80, CUT 100, Hypertherm або іншими.

Плазмотрон:

Джерела комплектуються спеціальними плазмотронами для машинного різання ABIPLAS ® CUТ МТ німецької фірми " BINZEL в залежності від технічних умов різання Замовника. На порталі монтуються 1 плазмотрон.

– з повітряним охолодженням: ABIPLAS ® CUТ МТ -70, ABIPLAS ® CUТ MT-110, ABIPLAS ® CUТ MT-150

– з рідинним охолодженням: ALBIPLAS CUТ МТ-200

Додаткові опції:

Система видалення диму. За замовленням може бути обладнана системою витяжки відпрацьованих газів, яка підключена до індивідуальної або загальної системи вентиляції.

Програма оптимізації розкрою.
Обладнання для газокисневого різання (дозволяє різати сталь до 70 мм з високою якістю).

Чому саме повітряно-плазмове різання:

Машини повітряно-плазмового різання з ЧПУ володіє важливими для металообробних виробництв характеристиками:

Економічність технологічного циклу до 50%
Альтернатива гильотинной рубання, різання, сверловке, фрезеруванні і т. д. Підвищення рентабельності до 50%
Економія енергії до 70%
Економія металу до 30%
Висока продуктивність.

Переваги:

Проводиться різання будь-яких металів і сплавів — чорні, кольорові, тугоплавкі метали та сплави

Висока чистота і якість поверхні реза
Можлива складна фігурна вирізка
Невеликий і локальний нагрів оброблюваної заготовки, що виключає її теплову деформацію
Швидкість різання в кілька разів вище швидкості газополуменевого різання
Низька собівартість витратних матеріалів
Надійна система ЧПУ. Зручний інтерфейс системи ЧПУ
Інтегрована система автоматичного контролю висоти плазмотрона; Російськомовне управління і зрозуміле програмне забезпечення
Максимальна швидкість різання металу до 8 м/хв
Великий діапазон оброблюваного металу від 0,5 мм до 60 мм
Застосування комплектуючих від кращих світових виробників
Зручність в експлуатації, та простота обслуговування
Унікальність даної установки плазмового різання полягає в простоті і надійності, що забезпечується оригінальними конструктивними рішеннями фірми-виробника.
Безпека процесу різання (немає необхідності в балонах із стисненим киснем і пальним газом і т. д.)

Всі пропоновані моделі машин для автоматичного різання пройшли випробування і відповідають необхідним стандартам.
Наші машини є найбільш вигідним пропозицією на ринку обладнання даного класу. Відносно невисока вартість в поєднанні з якістю, надійністю і високою продуктивністю обладнання.

Як замовити верстат:

Для зручності і швидкості підготовки відповіді на ваш запит просимо конкретизувати ваші технічні вимоги для різання, заповнивши нижеуказанную форму, після чого ми зможемо оптимально запропонувати конфігурацію і склад машини, а так само розрахувати її вартість:

Найменування підприємства / Місто:
Контактна особа:
Контактний телефон / мобільний телефон:

E-mail:
Тип і марка металу або сплаву:
Товщина металу, що розрізає, мм, (вказати в діапазоні від... і до....): Розмір листа, мм:
Розмір робочої зони різання, мм:
Тип різака (плазмовий або газовий):
Тип стільниці під аркуш (повітря, вода, без стільниці):

Додаткові опції (система усунення диму, програма оптимізації розкрою):
Необхідні пускові налагоджувальні роботи:
Спеціальні вимоги (примітки, побажання):
Необхідність навчання персоналу (Оператора ЧПУ):
