Аргоновый сварочный аппарат MAGNITEK ProTIG-250Di

PROTIG-250Di

Номинальное входное напряжение

1 фаза ~230 В ±15%

Макс. полезная выходная мощность

TIG: 7,81 кВА

MMA: 5,63кВА

Номинальный рабочий цикл (40C) 60%

TIG: 250A/20 В

MMA: 200/28 В

100%

TIG: 200 A/18 В

MMA: 160A/26,4 В

Диапазон сварочного тока/напряжения

TIG: 3A/10. 1 В~250 A/20В

MMA: 20А/20.8 В~200А/28В

Напряжение холостого хода

70 В~80 В

Коэффициент мощности

0.8

КПД

80%

Частота импульса

0.2 Гц~200 Гц

Ширина импульса (Коэффициент)

1~100%

Стартовый ток

5 A~250 A

Ток заварки кратера

 5 A~250 A

Длительность повышения тока

0.1 с~15 с

Длительность понижения тока

0.1 с-15 с

Длительность предварительной подачи газа

0.1 с-15 с

Длительность подачи газа

0.1 с-15 с

Длительность горения точечной дуги

0.1 с-10 с

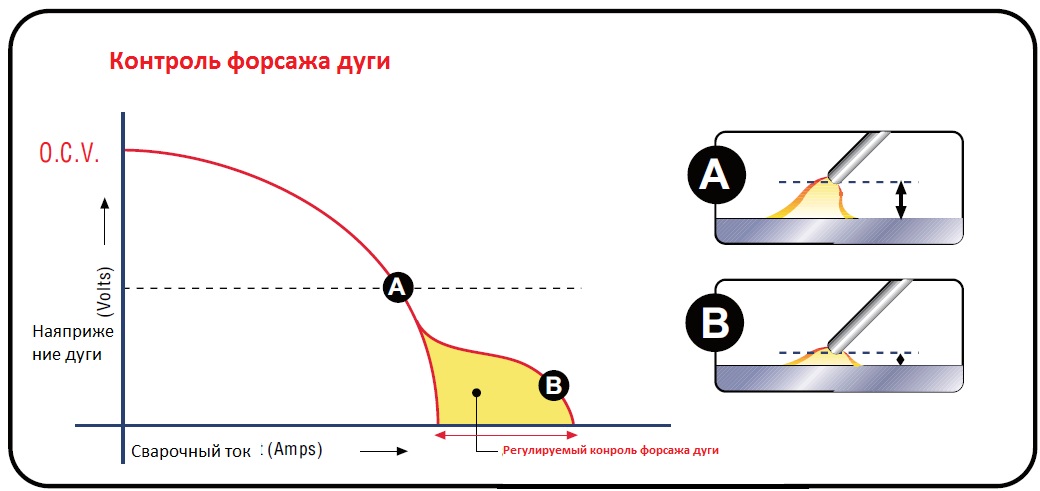

Форсаж дуги

10 A~200 A

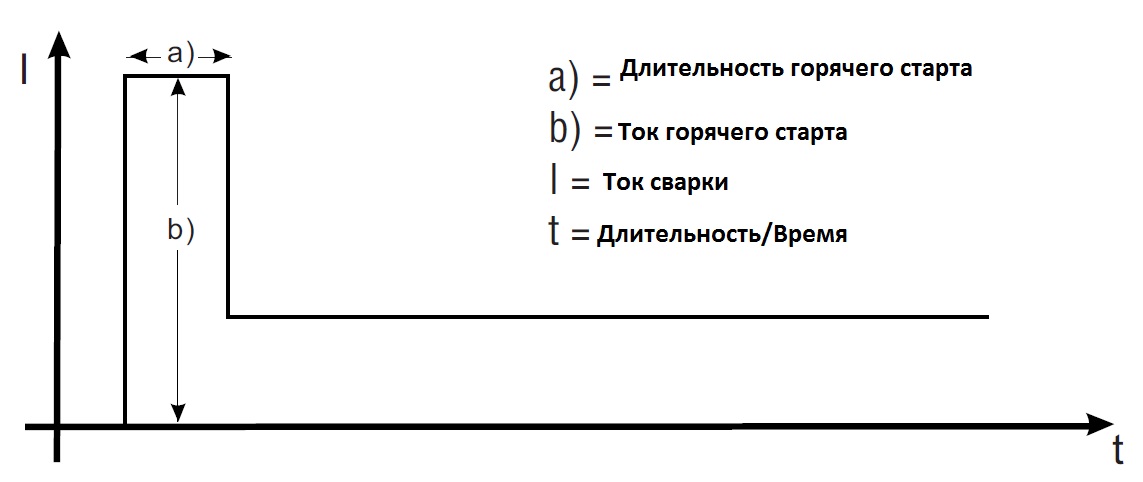

Длительность горячего старта

0.1-3 с

Ток горячего старта

10 A~200 A

Размер (ДхШхВ)

410x190x305мм

Масса

15 кг

№

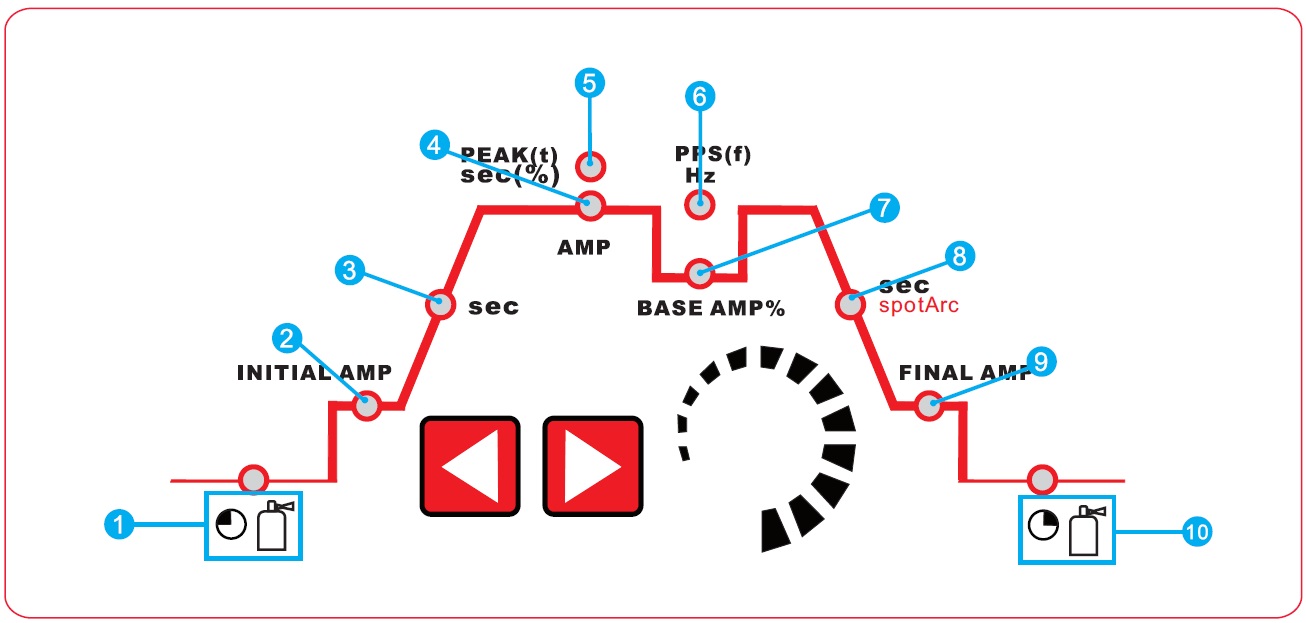

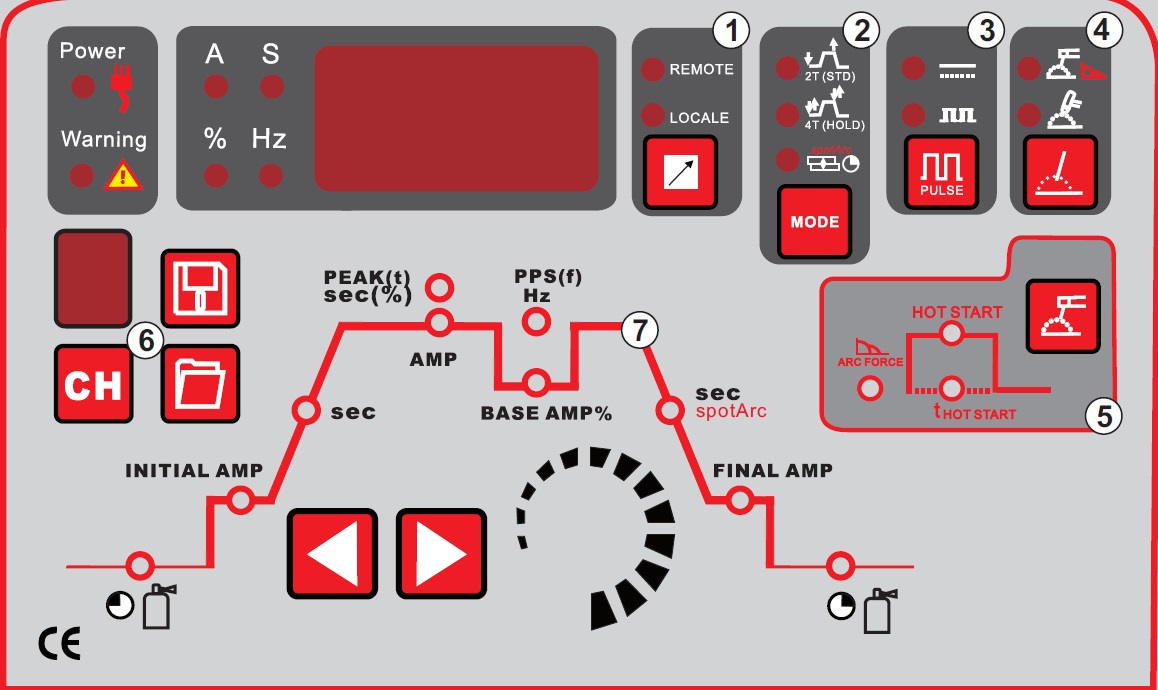

Символ

Описание

1

Длительность предварительной подачи газа (аргонодуговая сварка (TIG))

Абсолютный диапазон настройки от 0.1 с до 5.0 с (с шагом в 0.1 с)

2

INITIAL AMP

Ток зажигания (аргонодуговая сварка (TIG))

Процент основного тока. Диапазон настройки от 1% до 100% (с шагом в 1%).

Ток горячего старта (MMA)

Процент основного тока. Диапазон настройки от 1% до 150% (с шагом в 1%)

3

sec

Время выхода на «Основной ток» заданные параметры сварки (аргонодуговая сварка (TIG))

Диапазон настройки от 0.00 с до 20.0 с (с шагом в 0.1 с).

Длительность выхода может быть задана отдельно с фиксацией и без фиксации

Длительность горячего старта (MMA)

Диапазон настройки от 0.00 с до 5.0 с (с шагом в 0.1 с)

4

AMP

«Основной ток» (аргонодуговая сварка (TIG))/импульсный ток

От I min до I max (с шагом в 1 А)

Основной ток (MMA)

От I min до I max (с шагом в 1 А)

5

PEAK

sec (%)

Длительность импульса

Диапазон настройки длительности импульса: от 0.01 с до 9.99 с (с шагом 0.01 с)

Импульсы аргонодуговой сварки (TIG)

Длительность импульса применяется к фазе основного тока (АМП) для импульсов.

Для TIG-АС Special

Длительность импульса применяется к фазе переменного тока для АС Special

6

PPS(f)

Hz

Длительность прерывания импульса

Диапазон настройки длительности прерывания импульса: от 0.01 с до 9.99 с (с шагом в 0.01 с)

Импульсы аргонодуговой сварки (TIG)

Длительность прерывания импульса применяется ко вторичной фазе тока (АМП%)

TIG-АС Special

Длительность прерывания импульса применяется к фазе постоянного тока c АС Special

7

BASE AMP%

Вторичный ток (аргонодуговая сварка (TIG))/ток паузы импульса

Диапазон настройки от 1% до 100% (с шагом в 1%). Процент основного тока.

8

Время снижения тока (аргонодуговая сварка (TIG))

От 0.00 с до 20.0 с (с шагом в 0.1 с).

Время снижения тока может быть задана отдельно с фиксацией и без фиксации

9

FINAL AMP

Ток заварки кратера (аргонодуговая сварка (TIG))

Диапазон настройки от 1% до 100% (с шагом в 1%). Процент основного тока.

10

Время прерывания подачи газа (аргонодуговая сварка (TIG))

Диапазон настройки от 0.1 с до 20.0 с (с шагом в 0.1 с).

ОБЫЧНЫЙ ТИГ-ИМПУЛЬС

ВЫСОКОСКОРОСТНОЙ ТИГ-ИМПУЛЬС

 Связь между частотой импульса и скоростью движения определяет расстояние между пульсациями. Медленное пульсирование также может быть согласовано с добавлением присадочного металла и может повысить общий контроль сварочной ванны.Как правило, от 1 до 10 PPS. Обеспечивает нагрев и охлаждение сварочной ванны и может уменьшить искажение за счет снижения средней силы тока. Этот эффект нагрева и охлаждения также создает отчетливую структуру пульсации в сварном шве.

Пульсирование сварочного тока с высокой скоростью – между высоким пиком и низким фоном – также может сжимать и фокусировать дугу.При превышении 40 PPS TIG-импульсы становятся более слышимыми, чем видимыми, увеличивая перемешивание ванны для улучшения свариваемой микроструктуры.

Это обеспечивает максимальную стабильность дуги, увеличивает проплавление и увеличивает скорость движения (общий диапазон: 100-500 PPS).

Эффекты гашения дуги высокоскоростной пульсации выходят на новый уровень. Способность пульсировать с частотой 5000 PPS дополнительно повышает стабильность дуги и потенциал концентрации, что чрезвычайно выгодно для автоматизации, где требуется максимальная скорость движений.
