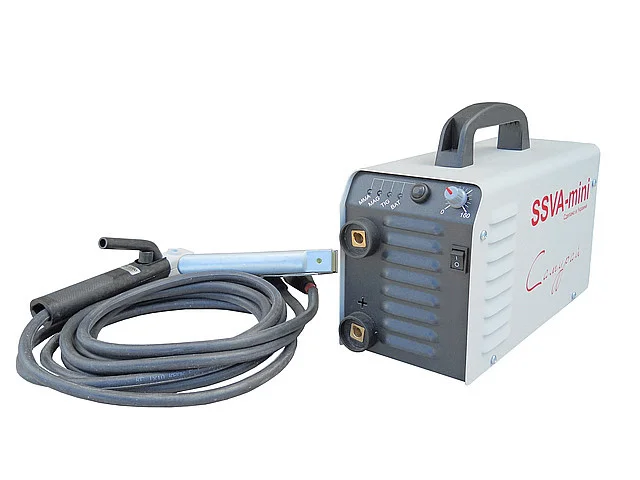

Зварювальний інвертор SSVA MINI-160 Самурай

Зварювальний інвертор SSVA MINI-160 Самурай

Інверторні зварювальні апарати постійного струму SSVA призначені для ручного (MMA) зварювання плавким електродом 1.5 —4мм всіх типів, ВІГ (TIG) зварювання неплавким електродом в середовищі інертних газів з контактним підпалом дуги, а так само напівавтоматичного зварювання (MIG/MAG).
Так само SSVA MINI-160 (САМУРАЙ) може служити пусковим-зарядним пристроєм для автомобілів.
Для зварювальних робіт методом (MIG/MAG) апарат може комплектуватися механізмом подачі дроту.
Конструкція зварювального апарату з мікропроцесорним керуванням параметрами дуги, спільно з передовими інверторними технологіями, забезпечує наступні переваги:
• високу потужність при малому розмірі та вазі
• винятково високі параметри енергозбереження
• стабільні параметри зварювання на будь-яких значеннях зварювального струму
• стійка дуга, яка не залежить від коливань напруги мережі (165 — 275В)
• система контролю вхідної напруги дозволяє захистити апарат при включенні в мережу 380В
• режими «Гарячий старт», «Форсована дуга», «Анти прилипання» полегшують роботу в важкодоступних місцях, дозволяють проводити зварювання навіть початківцям
• інтелектуальна система управління охолодженням забезпечує максимальний коефіцієнт постійного навантаження (ПН)
• система скидання холостого ходу дозволяє проводити безпечні зварювальні роботи в колодязях, усередині місткостей, у сирих підвалах
• висока працездатність і надійність апаратів SSVA.

Комплект постачання
Зварювальний апарат SSVA MINI-160 (САМУРАЙ) 1 шт.
Кабель з клемою заземлення 1 шт.
Кабель з тримачем електрода 1 шт.
Інструкція по експлуатації 1 шт.
ГАРАНТІЯ на апарат 24 міс.

Зберігання та обслуговування:
Операції по обслуговуванню апарата повинні
проводитися кваліфікованими фахівцями.
Даний зварювальний апарат є складним електронним
виробом, яке вимагає дбайливого звернення, періодичного
обслуговування та правильного зберігання.
Якщо апарат не використовується тривалий час, його необхідно зберігати в сухому, провітрюваному приміщенні, при температурі від +5°С до +55°С. Після зберігання перед використанням апарат повинен вистоятися при температурі експлуатації протягом 2-х годин для видалення можливого конденсату.
Один раз в рік, а при роботі на будівельних майданчиках не рідше одного разу в шість місяців, рекомендується проводити чищення м'якою кистю вентиляторів і друкованої плати.

При виникненні проблем, пов'язаних з експлуатацією цього обладнання, зверніться в сервісний центр або до Продавця.

Заходи по захисту від ураження електричним струмом

Перед підключенням зварювального джерела до мережі живлення настійно рекомендується переконатися в тому, що виконані наступні вимоги:
• напруга мережі живлення повинна відповідати паспортним даним
• розетка, призначена для підключення зварювального джерела, повинна бути належним чином заземлена (у відповідності з усіма діючими електротехнічними нормами і правилами), крім того, провід заземлення зварювального джерела (жовтого або зеленого кольору) повинен бути приєднаний до заземлювального контакту,
• мережа живлення повинна мати заземленную нейтраль,
• зварювальний джерело повинен бути встановлений в сухому місці з нормальною циркуляцією повітря.
З метою забезпечення безпеки при виконанні зварювання необхідно вжити наступні заходи:
• Металеві деталі й конструкції не повинні стикатися з силовими кабелями.
• Будь-які металеві конструкції, розташовані в межах досяжності зварника, повинні бути належним чином заземлені.
• Всі займисті матеріали слід прибрати з робочої зони.
• Зворотний провід зварювального ланцюга рекомендується приєднувати як можна ближче до місця зварювання, для того щоб мінімізувати шлях проходження зворотного струму і пов'язані з цим ризики.
• Зварювальні кабелі повинні перебувати в справному стані.
• Забороняється використання апарату в умовах високої
вологості повітря без заземлення.
• Забороняється включення апарату в живильну мережу зі знятою верхньою кришкою.

Підготовка до роботи
Розпакуйте зварювальний апарат і перевірте візуально відсутність механічних пошкоджень на корпусі і живлячій кабелі.
Вставте штепсель мережевого кабелю в розетку електромережі, яка відповідає технічним характеристикам апарату, тобто мережа повинна бути однофазна з номінальною напругою 220В частотою 50/60 Гц.
! Переконайтеся, що розетка розрахована на струми споживання зварювального апарату, в іншому випадку це може призвести до займання та пожежі.
З'єднайте з апаратом зварювальні кабелі з дотриманням полярності для проведеного типу зварювання.
Закріпіть клему заземлення в безпосередній близькості від
місця зварювання, щоб зменшити опір зварювального контуру.
Увімкніть мережевий вимикач, розташований на задній панелі, в положення «ON» (вгору).
Миготлива крапка на індикаторі відображає процес зарядки вхідних ємностей.
Після подвійного звукового сигналу Ви побачите букву «А» у першому розряді (режим MMA) і поточне перед установче значення струму в амперах.
Встановіть необхідний струм натисканням на кнопку «+» або «-»
Апарат готовий до роботи.
У процесі інтенсивної зварювання електродом 4-5мм при високій температурі навколишнього середовища може спрацьовувати термічна захист апарату. Спрацьовування теплового захисту супроводжується потрійним звуковим сигналом і миготінням літери «t» на дисплеї, а подвійний звуковий сигнал повідомляє про можливість продовження зварювання.
Час охолодження становить 1-1,5 хв., термічна захист є штатним режимом і ніяких негативних наслідків для апарату не несе.

Експлуатація

Зварювання покритими електродами супроводжується утворенням шлаку, який необхідно видаляти після кожного проходу. Це дуже важливо для отримання однорідного і гладкого шва. Для видалення шлаку добре підходить невеликий молоток або
металева щітка (якщо шлак пухкий).
При експлуатації для розташування апарату вибирайте місця,
виключають можливість попадання вологи, пилу та інших сторонніх предметів всередину апарату. Для підтримки робочого теплового режиму не повинно бути перешкод для повітряного потоку примусового охолодження.

Зварювальні роботи різними типами електродів
Електроди з основним покриттям для зварювання постійним струмом
Електроди з основним покриттям для зварювання постійним струмом (УОНІ 13/55 та ін ) використовуються переважно в тих випадках, коли зварне з'єднання повинно володіти хорошими механічними властивостями. Зварювання виконують постійним струмом зворотної полярності (електрод держатель повинен бути підключений до клеми «+»
Для отримання якісного шва електроди вимагають обов'язкової прокалки. Після обриву дуги завжди залишається козирок обмазки, який довший металевого стрижня електрода міліметра на 2...3. При повторному запалюванні дуги довше ніж через 2-5сек. потрібно дозованим ударом відбити козирок і залишки шлаку з торця електрода. Дане покриття
особливо часто використовується при зварюванні труб, так як воно надає зварювальної ванни підвищену в'язкість і забезпечує більшу глибину провару шва.

Електроди з покриттям для змінного струму
Зварювання електродами з покриттям для змінного струму з рутиловим і ін. покриттями (МР-3, АНО-21 та інші ) можна проводити як прямий («+» на деталі), так і зворотним («— «на деталі) полярністю. Вибір полярності залежить від умов проведення робіт.
«— «на деталі (зворотна полярність) дає більш стійку дугу на неякісних електродах, менше гріє зварювану деталь. Переважно для зварювання тонких металів, зварювання у важкодоступних місцях. Електрод горить швидше.
«+» на деталі (пряма полярність) дасть більше тепла в зону зварювання, переважно для теплоємних зварюваних поверхонь. Електрод горить повільніше.

При виборі робочих струмів і полярності керуйтеся таблицями, вказаними на упаковці електродів.
При виборі електрода можна керуватися таким
правилом: діаметр електрода повинен бути приблизно дорівнює товщині деталі, що зварюється. Якщо товщина деталі, що зварюється перевищує 3 мм

Для встановлення роз'єму підключення подаючого механізму Вам будуть потрібні:
Дриль, свердло д3,0мм по металу, паяльник, припій, бокорізи, викрутка PH2
Заклепки 3,2х10мм 2шт, клепальщик.

Покрокова інструкція для підключення SSVA PU або PU-2 до інвертора SSVA-MINI "САМУРАЙ":

1. !!!УВАГА!!! Переконайтеся, що Ваш інверторний джерело зварювального струму SSVA-MINI "САМУРАЙ" відключений від мережі живлення.

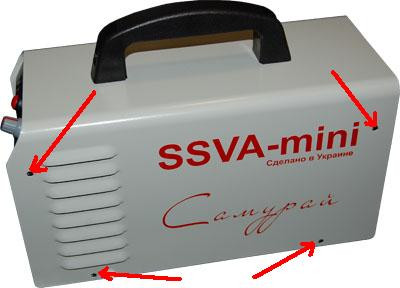

2. Зніміть верхню кришку апарата, відкрутивши по 4 шурупа з кожної з двох сторін по периметру кришки.

3. При помощи дрели высверлите две заклёпки, удерживающие заглушку отверстия разъёма подключения подающего механизма на задней стенке корпуса аппарата.

4. Возьмите разъем идущий в комплекте с Вашим PU или PU-2 и обрежьте разъем и клеммы

5. Проденьте провода в отверстие на задней стенке корпуса аппарата.

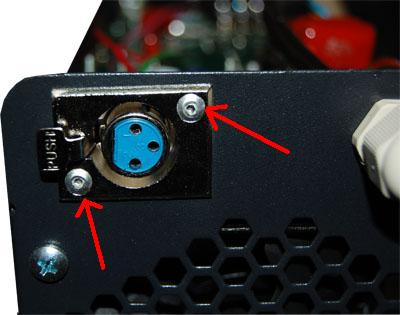

6. Установите разъёма подключения подающего механизма и закрепите его при помощи двух заклепок 3,2х10мм. Обратите внимание, что контакты разъёма имеют нумерацию, она понадобится Вам в дальнейшем.

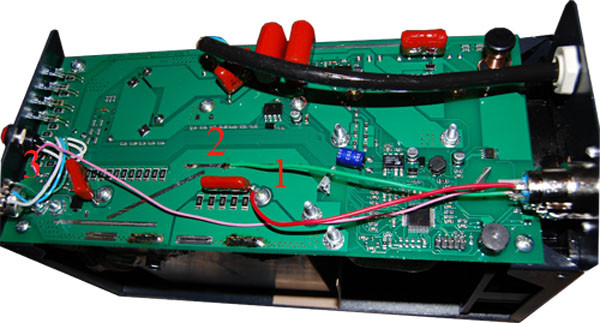

7. Протяните провода от разъема к передней части аппарата и обрежьте их по длине с запасом. Номер контакта на разъёме должен совпадать с нумерацией на плате,  указаннойна фотографии.

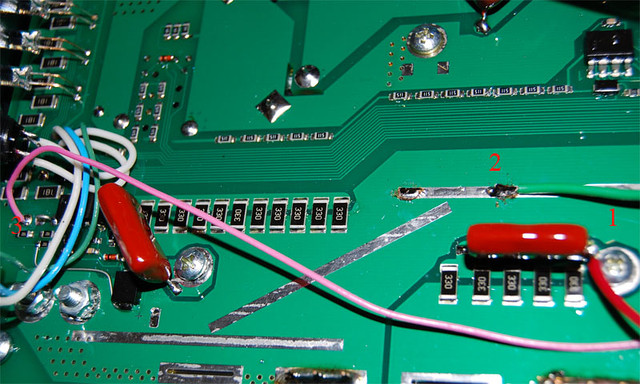

8. Припаяйте провода как указано на фотографии. Обратите внимание, что провод "1" припаивается в тоже место что и ножка конденсатора, провод "2" на любое место на дорожке, а провод "3" в специально отверстие на плате (рядом с перемычкой).

10. Оденьте верхнюю крышку аппарата и прикрутите саморезами с двух сторон по периметру.

11. Подключите управляющий кабель PU или PU2 в установленный разъём, а силовой в разъем инвертора (выбрав нужную Вам полярность), кабель с зажимом «масса» также подключите в разъём инвертора.

12. Подсоедините Ваш инвертор в питающую сеть. Включите инвертор. Перейдите в режим «MAG», на инверторе выберите нужное Вам  напряжение,  вращая ручку регулятора, а на подающем PU или PU2 скорость подачи проволоки.
