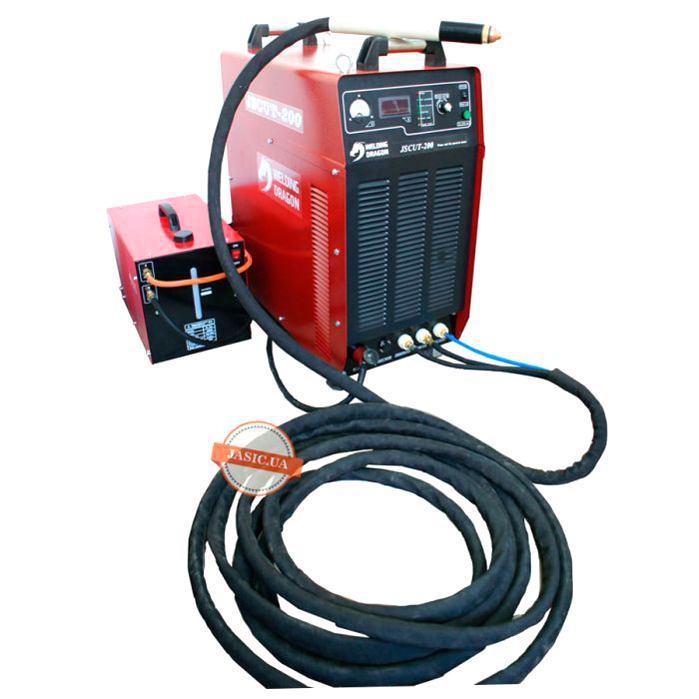

Плазмовий різак Welding Dragon JS CUT-200

Апарат плазмового різання Welding Dragon JS CUT-200 є промисловим зварювальним апаратом, призначеним для встановлення на портальні системи різання металу з числовим програмним керуванням (ЧПУ). Його конструкція вимагає захисту від пилу та механічних пошкоджень у процесі роботи. Пошук джерела, спеціально призначеного для роботи з ЧПУ, не викликає перешкод при використанні осцилятора при відключенні дуги, і роз'єми для підключення знаходяться на задній панелі.

У комплект поставки входить, зокрема, вибір плазмотрону, призначений для використання з органами чуття при підвищеній різкості. Форма плазмотрона I-подібна, що дозволяє його встановлення в маніпулятори. Для досягнення успіху в комплект входить блок рідинного охолодження.

Панель керування звуком досить проста. Вона включає цифровий амперметр та стрілочний вольтметр для параметрів контролю струму різкості. Розмір струму різкої природи за допомогою ручки регулятора. На панелі також розташований перемикач між режимами різання/перевірки повітря, а також блок кольорових індикаторів, що дозволяють оцінити можливі параметри роботи:

Увімкнення джерела в мережу.
Тиск повітря (норма).
Тиск охолоджуючої рідини (норма).
Процес різання (включення плазмотрону).
Перевантаження обладнання.
Несправність живлення/збій у роботі обладнання.
Зверніть увагу, що для генерації плазми джерело вимагає підключення системи подачі стисненого повітря, що включає компресор та ресивер. Для природної роботи джерела потужність компресора має бути не менше 250 л/хв. Крім того, для отримання якісного різу та прогнозу повітря після компресора має бути очищене від вологи, пилу та масел (клас чистоти не нижче 1.2.2 відповідно до ISO 8573-1:2010).

Комплект постачання включає:

Плазморіз Welding Dragon JS CUT-200 - 1 шт.
Плазмотрон JS-HC-2003 (7 м) – 1 шт.
Комплект розхідників до плазмотрона – 1 шт.
Блок рідинного охолодження (10 л) – 1 шт.
Комплект шлангів до блоку рідинного охолодження – 1 шт.
Запобіжник – 2 шт.
Кабель керування 4-х контактний - 1 шт.
Кабель керування 2-х контактний - 1 шт.
Блок підготовки повітря – 1 шт.
Клема маси з кабелем 2 м – 1 шт.
Ключ – 1 шт.
Інструкція – 1 шт.
Технічні характеристики:

Бренд: Welding Dragon
Напруга мережі живлення: 380 В ± 15% (3 фази)
Струм різання (хв): 35 А
Струм різкості (макс): 200 А
Товщина чистового різу (макс): 50 мм
Товщина роздільного різу (макс): 60 мм
ПВ (відсоток робочого циклу за 40 °C): 100%
Струм різання (ПВ 100%): 200 А
Потужність (активна): 40 кВт
Коефіцієнт потужності (cos φ): 0,85
Клас міжнародної: B
Ступінь захисту: IP21S
Габаритні розміри (Д х Ш х В): 700 х 810 х 380 мм
Вага: 90 кг
