Плазмовий різак Welding Dragon TANK-210 - це промислова система плазмового різання, призначена для встановлення як джерело плазми на портальних системах різання металу з ЧПУ. У конструкцію джерела живлення закладено ефективний захист від пилу та механічних пошкоджень під час експлуатації. Оскільки система спеціально розроблена для додатків з ЧПУ, вона не перешкоджає запуску генератора під час запалювання дуги, а з'єднувальні порти розташовані на панелі управління.
За замовчуванням система розрахована на використання киснево-повітряної суміші та комплектується вузлом змішування газів. Використання цієї суміші дає кілька переваг. Кисень використовується як плазмоутворюючий газ, забезпечуючи більш чисті пропили, меншу конусність і меншу ширину пропилу. У системі для охолодження використовується атмосферне повітря під тиском, що усуває необхідність у дорогих газах, що охолоджують. Ця установка ідеально підходить для різання низьковуглецевої сталі, також відомої як м'яка сталь. Welding Dragon TANK-210 забезпечує чистий різ низьковуглецевої сталі завтовшки до 45 мм, відривний різ завтовшки до 55 мм і пробивну здатність до 35 мм.
Для різання нержавіючих сталей система вимагає використання азоту як плазмоутворюючого газу. Можлива також робота системи тільки на стислому повітрі, але якість різання буде нижчою.
У комплект входить різак HC2400 спеціально розроблений для роботи з джерелом живлення у складі автоматизованої системи різання. Ліхтар має I-подібну форму, що підходить для інтеграції з маніпуляторами.
Плазморіз Welding Dragon TANK-210 може постачатися в кількох конфігураціях залежно від бажаних методів різання. Стандартна конфігурація призначена для сухого різання. Однак є можливість замовити модифікацію, що забезпечує різання водяним туманом. Ця модифікація забезпечує ще більш високу якість різання, включаючи меншу деформацію деталі, меншу ширину пропилу та відсутність утворення окалини. Крім того, пароподібна оболонка, що утворюється при різанні, запобігає поширенню аерозольних газів, що утворюються в процесі різання, що робить його більш екологічним.
Зверніть увагу, що для роботи системи потрібне обладнання для подачі стисненого повітря, що складається з компресора і ресивера, для подачі повітря під певним тиском. Потужність компресора має бути не менше 350 літрів на хвилину для правильної роботи системи. Крім того, для досягнення якісного різання та максимальної ефективності обладнання необхідне очищення стисненого повітря від вологи, пилу та олій (клас чистоти не нижче 1.2.2 за ISO 8573-1:2010).
Основними компонентами системи різання є джерело живлення, блок керування, блок змішування газів та блок охолодження. Передня панель джерела живлення виконана в мінімалістському стилі та має дисплей для індикації струму різання, ручку регулювання струму, кнопки вмикання/вимкнення живлення та світлові індикатори стану обладнання (ввімкнення, перегрів, помилка напруги, відсутність фази). .
Блок управління дозволяє вибирати режим різання (сухий/водяний туман), перемикатися між режимами різання та газовим випробуванням, а також відстежувати напругу дуги в реальному часі. Він також підключається до портів верстата з ЧПУ. Блок управління має набір індикаторів для спостереження за процесом різання, включаючи стан компонентів плазмотрону, початок різання (тест), тиск газу, стан охолодження та електроживлення.

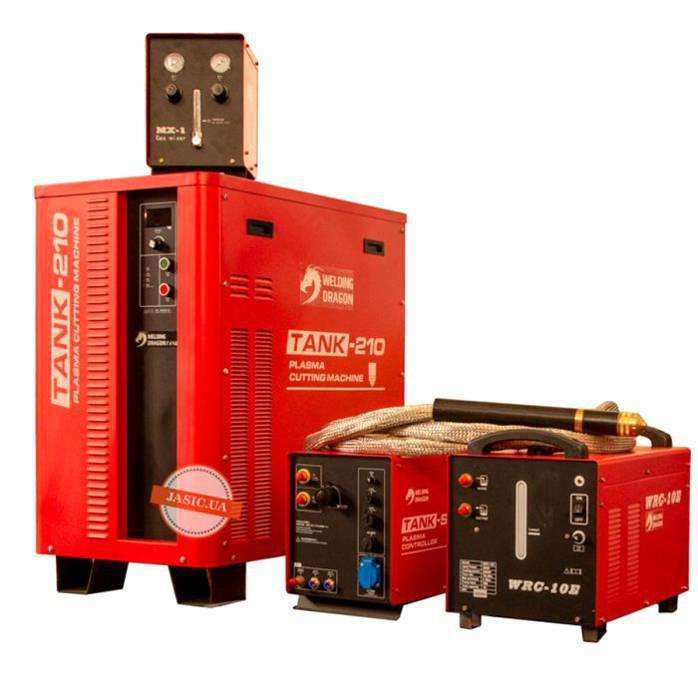

У комплект входять:
Джерело живлення ТАНК-210 – 1 шт.
Блок управління ТАНК-СКІ – 1 шт.
Блок рідинного охолодження WRC-10E – 1 шт.
Блок змішування газів МХ-1 – 1 шт.
Фільтр-регулятор тиску газу – 1 шт.
Кабель керування - 1 шт.
Кабель заземлення – 1 шт.
Основні | |
---|---|
Виробник | Welding Dragon |
Країна виробник | Китай |
Тип плазмового зварювання | Автоматичний |
Метод плазмового зварювання | Повітряно-плазмовий |
Максимальна товщина зварюваних деталей | 55 мм |
Точність позиціонування по X | 0.3 мкм |
Точність позиціонування по Y | 0.3 мкм |
Максимальна робоча температура навколишнього середовища | 40 град. |
Мінімальна робоча температура навколишнього середовища | -5 град. |
Максимальна загальна вага | 115 кг |
Гарантійний термін | 12 міс |
Параметри апарату плазмового різання | |
Напруга живильної мережі | 380 В |
Номінальна споживана потужність | 46 кВт |
Частота струму | 50 Гц |
Мінімальний зварювальний струм | 35 А |
Максимальний зварювальний струм | 210 А |
Ступінь захисту IP | 23 |
Тип зварювальної установки | Стаціонарна |
Вага апарату | 115 кг |
Габаритні розміри апарату плазмового різання | |
Ширина | 980 мм |
Довжина | 890 мм |
Висота | 550 мм |
- Ціна: 592 320 ₴
