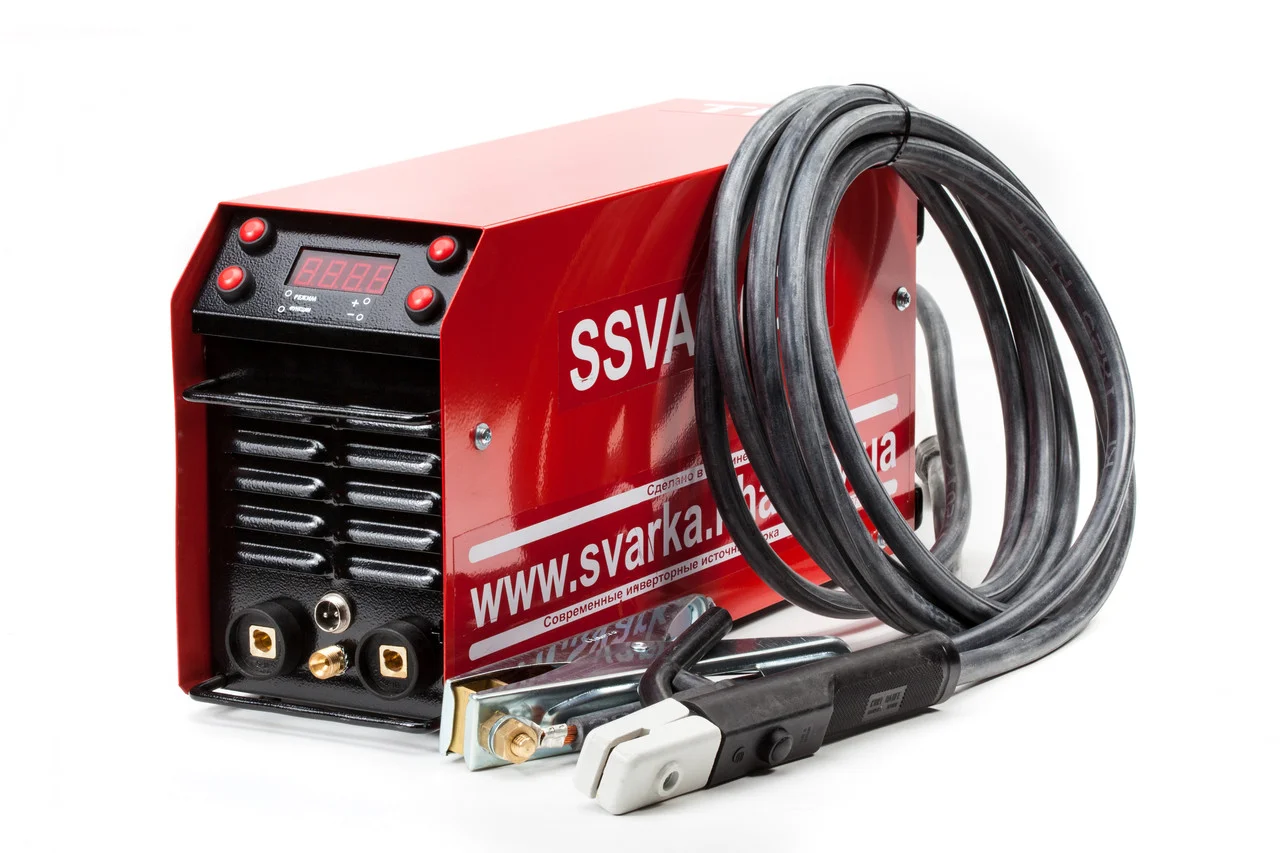

Зварювальний інвертор SSVA-160-2

Зварювальний інвертор SSVA-160-2

Інверторні зварювальні апарати постійного струму SSVA призначені для ручного (MMA) зварювання плавким електродом 1.6 —5мм всіх типів, ВІГ (TIG) зварювання неплавким електродом в середовищі інертних газів з контактним підпалом дуги, а так само напівавтоматичного зварювання (MIG/MAG).
Так само SSVA-160-2 може служити пусковим-зарядним пристроєм для автомобілів.
Для зварювальних робіт методом (MIG/MAG) апарат може комплектуватися механізмом подачі дроту.
Конструкція зварювального апарату з мікропроцесорним керуванням параметрами дуги, спільно з передовими інверторними технологіями, забезпечує наступні переваги:
• високу потужність при малому розмірі та вазі
• винятково високі параметри енергозбереження
• стабільні параметри зварювання на будь-яких значеннях зварювального струму
• стійка дуга, яка не залежить від коливань напруги мережі (165 — 275В)
• система контролю вхідної напруги дозволяє захистити апарат при включенні в мережу 380В
• режими «Гарячий старт», «Форсована дуга», «Анти прилипання» полегшують роботу в важкодоступних місцях, дозволяють проводити зварювання навіть початківцям
• інтелектуальна система управління охолодженням забезпечує максимальний коефіцієнт постійного навантаження (ПН)
• система скидання холостого ходу дозволяє проводити безпечні зварювальні роботи в колодязях, усередині місткостей, у сирих підвалах
• висока працездатність і надійність апаратів SSVA.

Комплект постачання
Зварювальний апарат SSVA-160-2 1 шт.
Кабель з клемою заземлення 1 шт.
Кабель з тримачем електрода 1 шт.
Інструкція по експлуатації 1 шт.

ГАРАНТІЯ на апарат 24 міс.

Технічні характеристики

Номінальна напруга живлення 220В
Робоча напруга живлення 165 —275В
Робочий діапазон температур навколишнього середовища -30°До +45°С
Споживана потужність (побутова мережа 220В 16А) не більше 12А 2,6 Вт
при постійному вихідному струмі до 110А
Споживана потужність (побутова мережа 220В 16А) не більше 16А 3,5 Вт при постійному вихідному струмі до 140А
Споживана потужність (промислова мережа 220В 25А)
не більше 25А 5,5 Вт При постійному вихідному струмі до 160А
Споживана потужність холостого ходу не більше 40Вт
Максимальний струм короткого замикання
~250А
Постійна навантаження (ПН) при нормальних умовах, не менш до 135А — безперервний

до 150А -60%

170А -45%
ККД, не менше 87%
Діапазон регулювання вихідної напруги, режим MIG/MAG, В
12,4-24,6
Опір ізоляції, при напрузі 2,5 КВ, не менше
50МОм Типове — 300МОм
Напрацювання на відмову, не менше 16000часов Еквівалентно роботі 8лет в одну зміну
Габаритні розміри ДхШхВ, мм 485х140х255
Маса, не більше 10кг Без зварювальних кабелів

Зберігання та обслуговування

Операції по обслуговуванню апарата повинні
проводитися кваліфікованими фахівцями.
Даний зварювальний апарат є складним електронним
виробом, яке вимагає дбайливого звернення, періодичного
обслуговування та правильного зберігання.
Якщо апарат не використовується тривалий час, його необхідно зберігати в сухому, провітрюваному приміщенні, при температурі від +5°С до +55°С. Після зберігання перед використанням апарат повинен вистоятися при температурі експлуатації протягом 2-х годин для видалення можливого конденсату.
Один раз в рік, а при роботі на будівельних майданчиках не рідше одного разу в шість місяців, рекомендується проводити чищення м'якою кистю вентиляторів і друкованої плати.

При виникненні проблем, пов'язаних з експлуатацією цього обладнання, зверніться в сервісний центр або до Продавця.

Заходи по захисту від ураження електричним струмом

Перед підключенням зварювального джерела до мережі живлення настійно рекомендується переконатися в тому, що виконані наступні вимоги:
• напруга мережі живлення повинна відповідати паспортним даним
• розетка, призначена для підключення зварювального джерела, повинна бути належним чином заземлена (у відповідності з усіма діючими електротехнічними нормами і правилами), крім того, провід заземлення зварювального джерела (жовтого або зеленого кольору) повинен бути приєднаний до заземлювального контакту,
• мережа живлення повинна мати заземленную нейтраль,
• зварювальний джерело повинен бути встановлений в сухому місці з нормальною циркуляцією повітря.
З метою забезпечення безпеки при виконанні зварювання необхідно вжити наступні заходи:
• Металеві деталі й конструкції не повинні стикатися з силовими кабелями.
• Будь-які металеві конструкції, розташовані в межах досяжності зварника, повинні бути належним чином заземлені.
• Всі займисті матеріали слід прибрати з робочої зони.
• Зворотний провід зварювального ланцюга рекомендується приєднувати як можна ближче до місця зварювання, для того щоб мінімізувати шлях проходження зворотного струму і пов'язані з цим ризики.
• Зварювальні кабелі повинні перебувати в справному стані.
• Забороняється використання апарату в умовах високої
вологості повітря без заземлення.
• Забороняється включення апарату в живильну мережу зі знятою верхньою кришкою.

Підготовка до роботи
Розпакуйте зварювальний апарат і перевірте візуально відсутність механічних пошкоджень на корпусі і живлячій кабелі.
Вставте штепсель мережевого кабелю в розетку електромережі, яка відповідає технічним характеристикам апарату, тобто мережа повинна бути однофазна з номінальною напругою 220В частотою 50/60 Гц.
! Переконайтеся, що розетка розрахована на струми споживання зварювального апарату, в іншому випадку це може призвести до займання та пожежі.
З'єднайте з апаратом зварювальні кабелі з дотриманням полярності для проведеного типу зварювання.
Закріпіть клему заземлення в безпосередній близькості від
місця зварювання, щоб зменшити опір зварювального контуру.
Увімкніть мережевий вимикач, розташований на задній панелі, в положення «ON» (вгору).
Миготлива крапка на індикаторі відображає процес зарядки вхідних ємностей.
Після подвійного звукового сигналу Ви побачите букву «А» у першому розряді (режим MMA) і поточне предустановочное значення струму в амперах.
Встановіть необхідний струм натисканням на кнопку «+» або «-»
Апарат готовий до роботи.
У процесі інтенсивної зварювання електродом 4-5мм при високій температурі навколишнього середовища може спрацьовувати термозахист апарату. Спрацьовування термозахисту супроводжується потрійним звуковим сигналом і миготінням літери «t» на дисплеї, а подвійний звуковий сигнал повідомляє про можливість продовження зварювання.
Час охолодження становить 1-1,5 хв., термозахист є штатним режимом і ніяких негативних наслідків для апарату не несе.

Експлуатація

Зварювання покритими електродами супроводжується утворенням шлаку, який необхідно видаляти після кожного проходу. Це дуже важливо для отримання однорідного і гладкого шва. Для видалення шлаку добре підходить невеликий молоток або
металева щітка (якщо шлак пухкий).
При експлуатації для розташування апарату вибирайте місця,
виключають можливість попадання вологи, пилу та інших сторонніх предметів всередину апарату. Для підтримки робочого теплового режиму не повинно бути перешкод для повітряного потоку примусового охолодження.

Зварювальні роботи різними типами електродів
Електроди з основним покриттям для зварювання постійним струмом
Електроди з основним покриттям для зварювання постійним струмом (УОНІ 13/55 та ін ) використовуються переважно в тих випадках, коли зварне з'єднання повинно володіти хорошими механічними властивостями. Зварювання виконують постійним струмом зворотної полярності (электрододержатель повинен бути підключений до клеми «+»
Для отримання якісного шва електроди вимагають обов'язкової прокалки. Після обриву дуги завжди залишається козирок обмазки, який довший металевого стрижня електрода міліметра на 2...3. При повторному запалюванні дуги довше ніж через 2-5сек. потрібно дозованим ударом відбити козирок і залишки шлаку з торця електрода. Дане покриття
особливо часто використовується при зварюванні труб, так як воно надає зварювальної ванни підвищену в'язкість і забезпечує більшу глибину провару шва.

Електроди з покриттям для змінного струму
Зварювання електродами з покриттям для змінного струму з рутиловим і ін. покриттями (МР-3, АНО-21 та інші ) можна проводити як прямий («+» на деталі), так і зворотним («— «на деталі) полярністю. Вибір полярності залежить від умов проведення робіт.
«— «на деталі (зворотна полярність) дає більш стійку дугу на неякісних електродах, менше гріє зварювану деталь. Переважно для зварювання тонких металів, зварювання у важкодоступних місцях. Електрод горить швидше.
«+» на детали (прямая полярность) даст больше тепла в зону сварки, предпочтительно для теплоемких свариваемых поверхностей. Электрод горит медленнее.

При выборе рабочих токов и полярности руководствуйтесь таблицами, указанными на упаковке электродов.
При выборе электрода можно руководствоваться таким
правилом: диаметр электрода должен быть приблизительно равен толщине свариваемой детали. Если толщина свариваемой детали превышает 3 мм
